產品概述

電磁式煤氣切斷閥Q235B

公稱通徑：DN500~2000

公稱壓力：0.25-0.1

適用溫度：-20~+220℃

驅動方式：手動、電動、氣動

適用介質：空氣、煤氣等

電磁式煤氣快速切斷閥主要用于是燃氣系統中防止重大事故發生的有效安全裝置。具有結構簡單、操作方便、工作可靠，切斷速度快（≤1S）和密封性能好等特點，主要應用于煤氣鍋爐、煤氣加熱爐及各種工業燃氣系統中。

工作原理

DMF-0.1由密封性能良好的防爆電磁機構、鎖定機構、蝶閥、重錘及重錘臂等部件組成。閥門開啟時，重錘臂處于豎立位置。電源接通，重鍾臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力低于規定值或系統出現異常須立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定。重鍾臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。需要恢復供氣時，將重鍾臂連同重鍾按逆時針方向轉至升至似豎起位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重鍾臂被鎖定，閥門又呈開啟狀態。電源系統意外斷電時，切斷閥會快速切斷。 通過控制電路與其中它的電氣設備進行聯鎖運行，切斷煤氣，以滿足生產系統的安全要求。功耗低。工作能耗一般為20W～40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒)有較強的抗干擾能力。

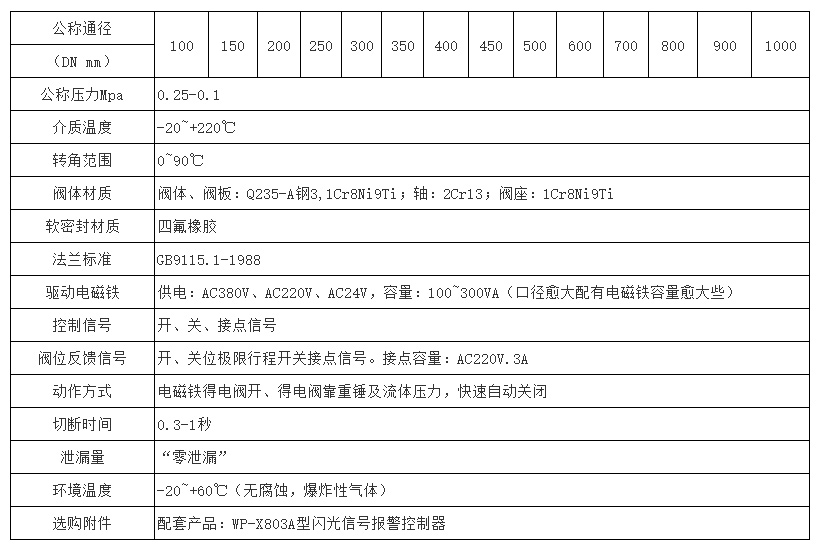

性能參數

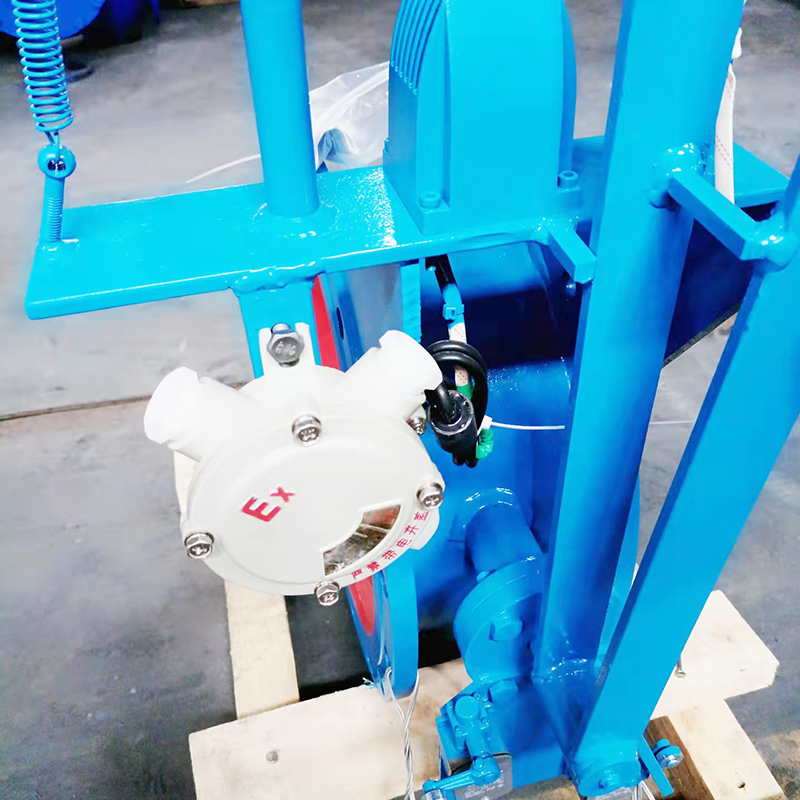

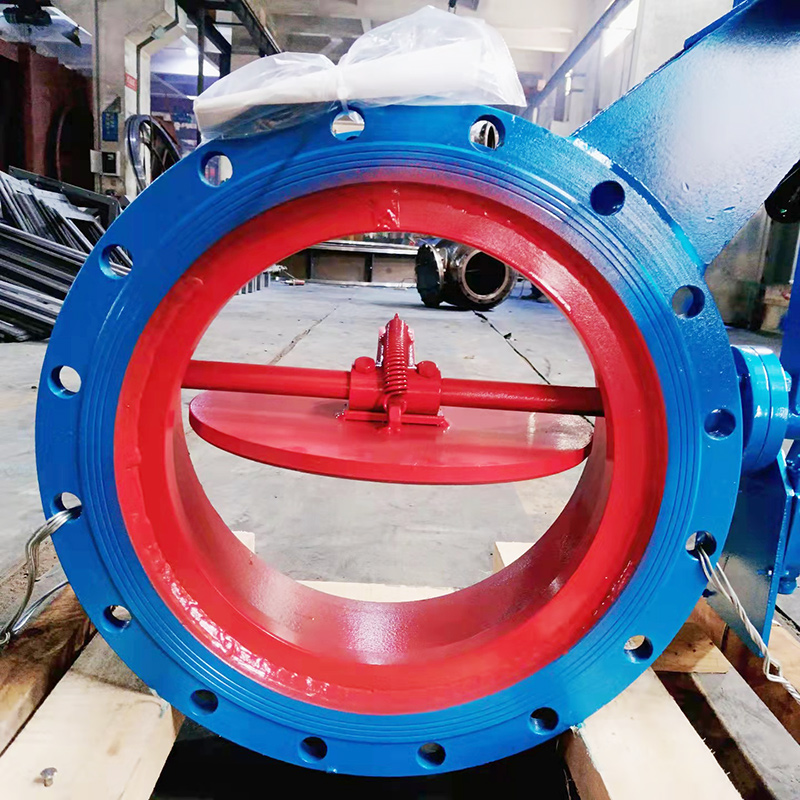

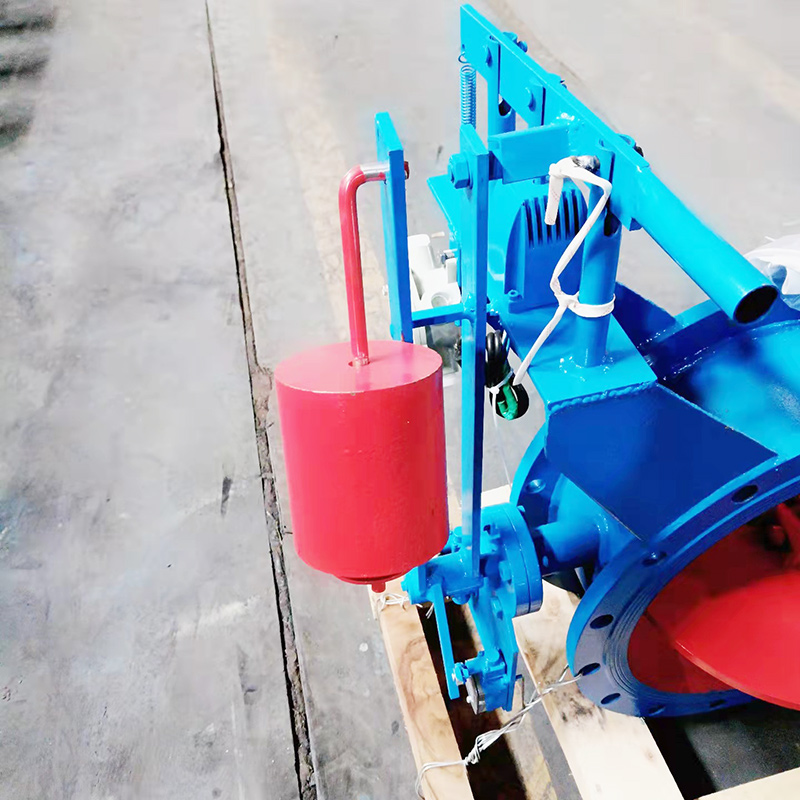

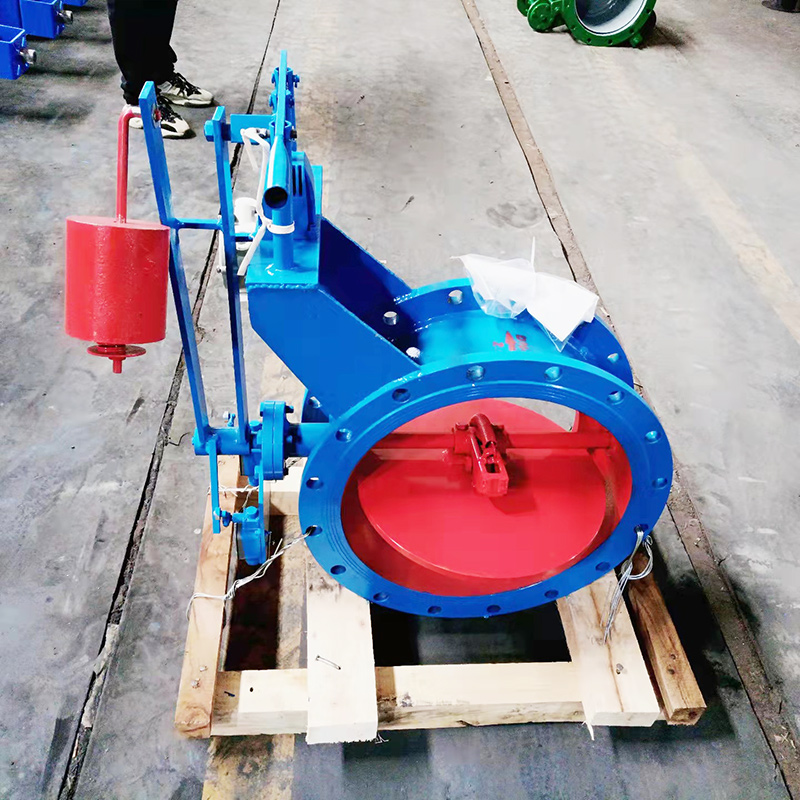

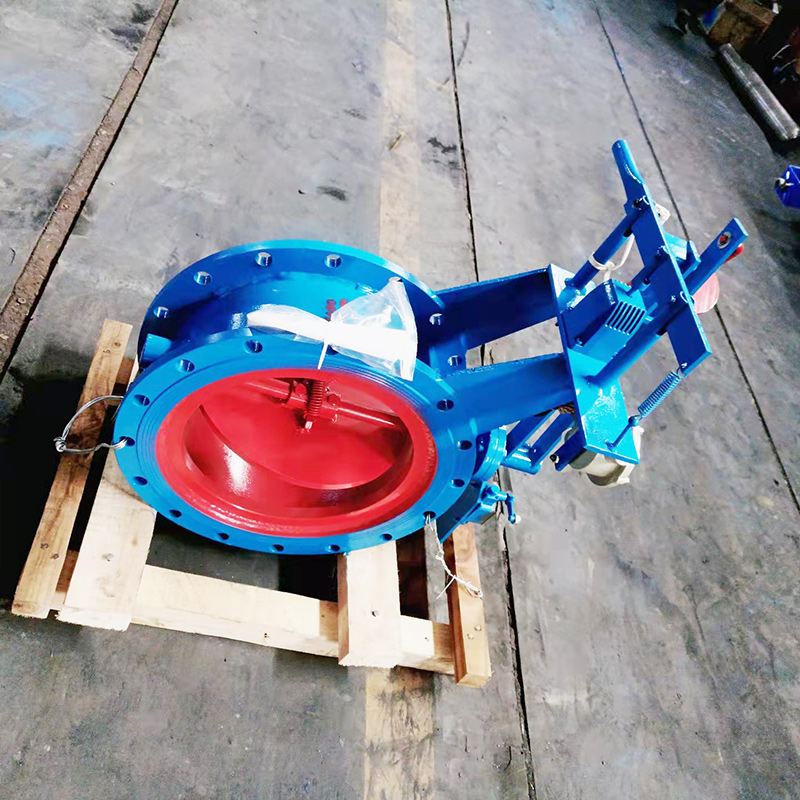

產品實拍

電磁式煤氣切斷閥Q235B

電磁式煤氣切斷閥Q235B

電磁式煤氣切斷閥Q235B

 電磁式煤氣切斷閥Q235B
