產品概述

公稱通徑：DN300~2000

公稱壓力：0.05~0.25MPa

適用溫度：120℃、200℃、300℃

驅動方式：手動、電動、氣動、電動推桿、電液動推桿

適用介質：煤氣及有毒、有害、易燃?xì)怏w

結構特點

插板閥由前閥體、后閥體、閥板、伸縮體、左右密封箱體、通板和盲板及切換裝置、松開夾緊裝置等組成。冶金閥門的松開夾緊裝置采用電動裝置驅動，通過鏈輪、鏈條與絲桿螺母副連接，驅動波紋管的伸縮來實現閥體密封座夾緊或松開。閥門采用鏈輪式多點夾緊機構，密封圈為雙面密封，安裝于閥板上，密封可靠，方便更換。閥板頂部導軌裝有縱向和橫向移動機構，側面裝有彈簧機構和限位輪。當松開夾緊機構將閥板松開時，彈簧機構頂浮閥板至限位輪。

產品特點

1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。

2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。

3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。

4、密封圈裝在閥板上，便于更換。

5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。

6、夾緊機構采用閉環式多點夾緊，同步性好。

7、特制的控桿和頂輪機構，確保閥板運行無摩擦。

8、設有氮?dú)獯祾呖祝员愦祾唛y座和傳動部位積灰，開啟靈活。

9、底部設有排水管接口，將閥箱內積水排出。

10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。

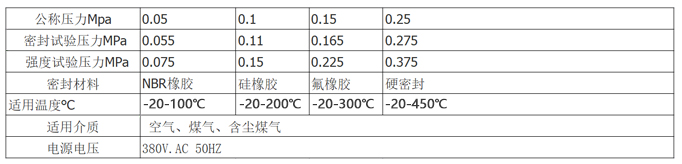

性能參數

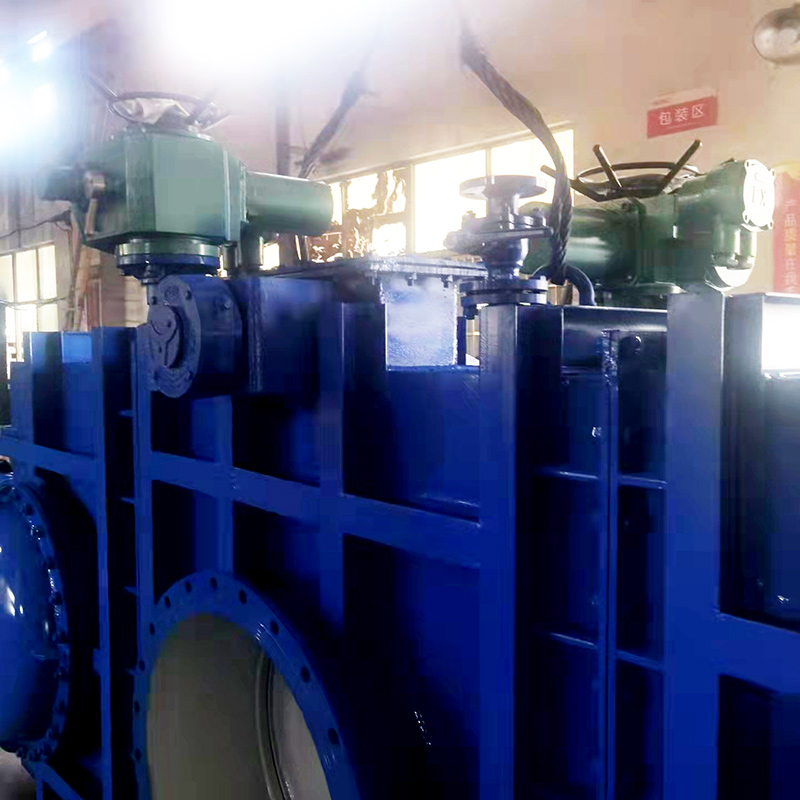

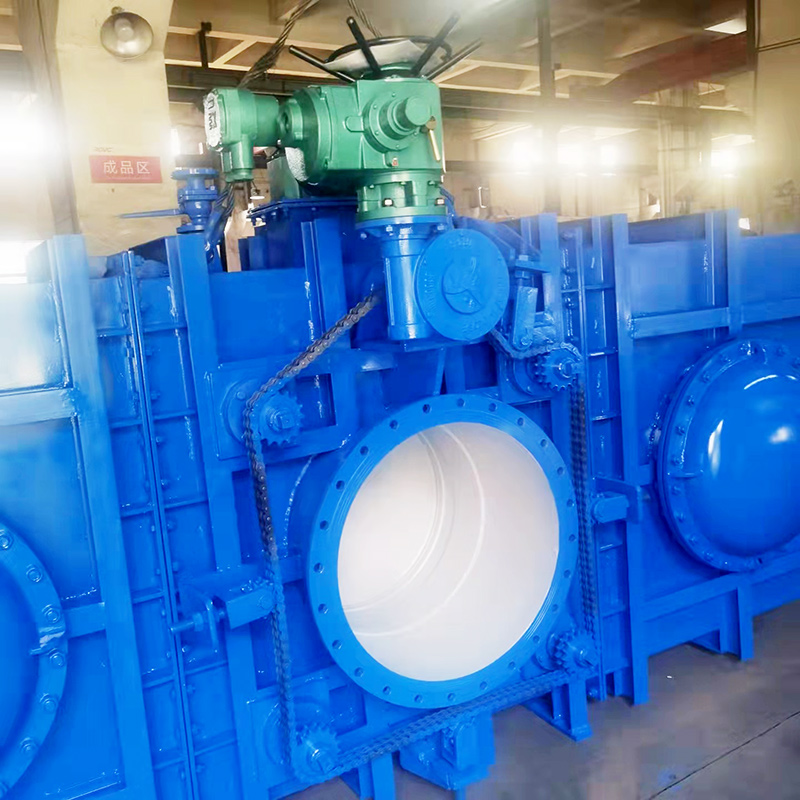

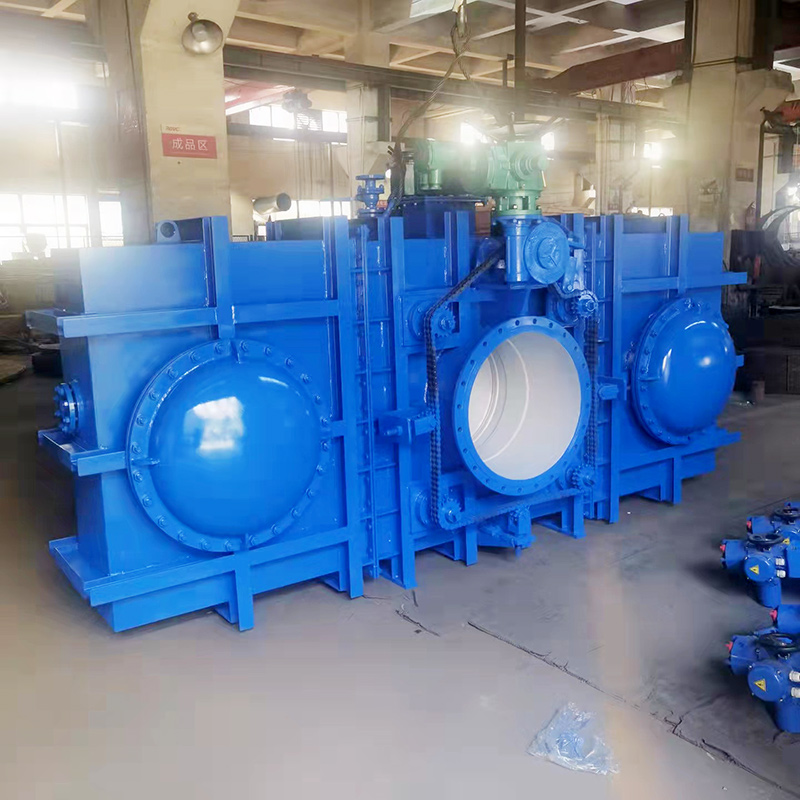

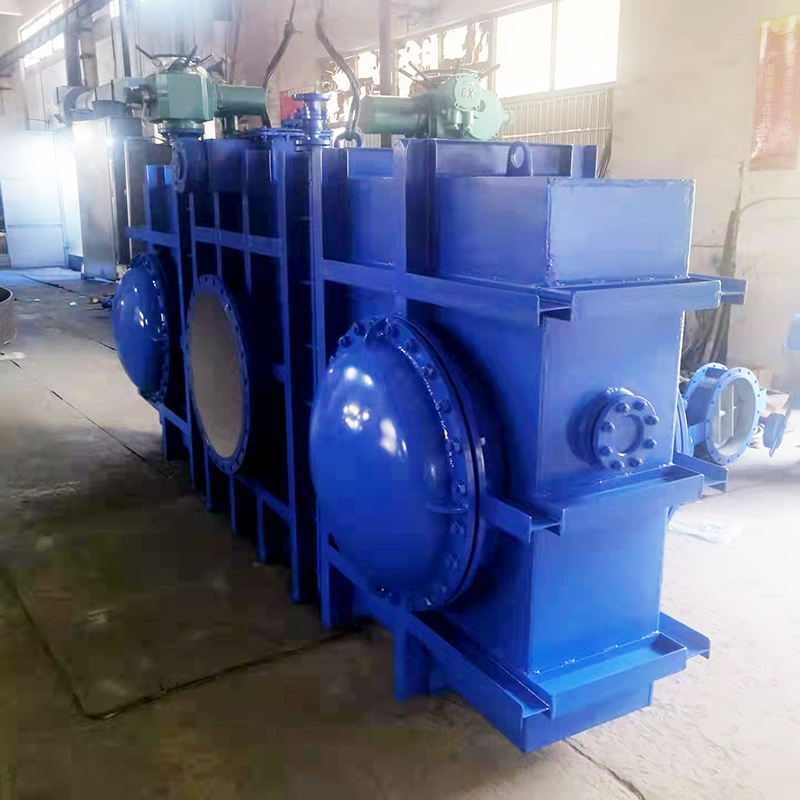

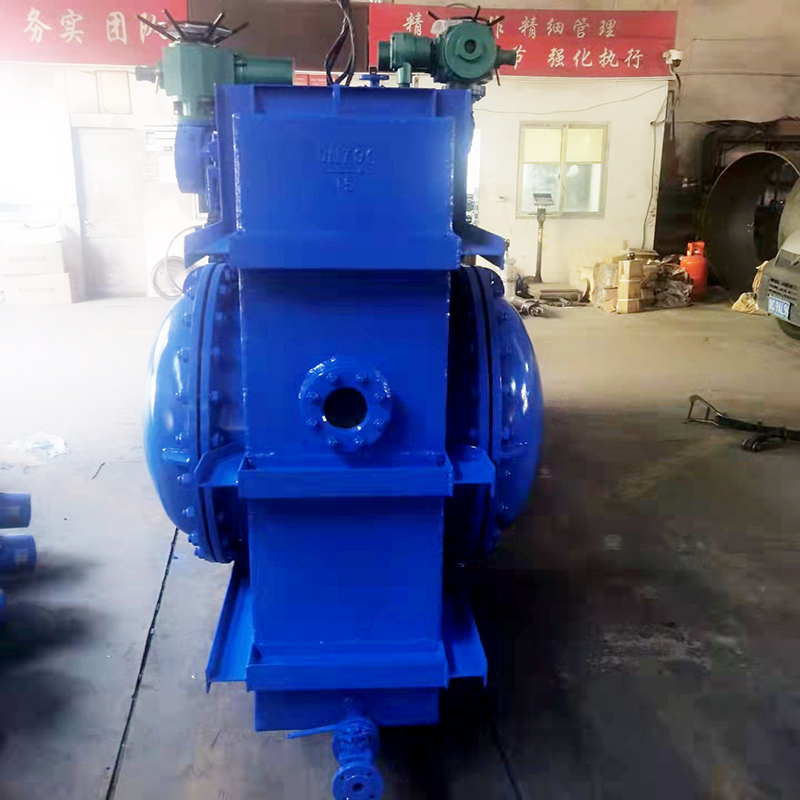

產品實拍
