本實用新型涉及簡易閥門技術領域，具體為一種簡易閥門。
背景技術：
隨著社會經濟的快速發展，燃?xì)馇蜷y是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，適用于經常操作，啟閉迅速、輕便，流體阻力小，結構簡單，相對體積小，重量輕，便于維修，密封性能好不受安裝方向的限制，介質的流向可任意，無振動，噪聲小。
但是，現有的燃?xì)馇蜷y在長時間使用過程中會出現球閥與管道連接處發生泄漏的故障；因此，不滿足現有的需求，對此我們提出了一種簡易閥門。
技術實現要素：
本實用新型的目的在于提供一種簡易閥門，以解決上述背景技術中提出的現有的燃?xì)馇蜷y在長時間使用過程中會出現球閥與管道連接處發生泄漏的故障等問題。
為實現上述目的，本實用新型提供如下技術方案：一種簡易閥門，包括球閥閥體，所述球閥閥體的頂端安裝有金屬轉盤，所述球閥閥體的兩側均設置有球閥連接管道，所述球閥連接管道頂端的外側設置有球閥連接圓板，所述球閥連接圓板的表面均勻設置有八個球閥連接孔,所述球閥連接管道的內壁安裝有橡膠軟管，所述橡膠軟管頂端的外表面均勻安裝有十二個方形帶弧度鐵片，所述球閥連接圓板外側的端面安裝有密封橡膠圈，所述球閥連接圓板的一側安裝有金屬燃?xì)夤?，所述金屬燃?xì)夤艿捻敹税惭b有燃?xì)夤苓B接板，所述燃?xì)夤苓B接板的表面均勻設置有八個燃?xì)夤苓B接孔,所述金屬燃?xì)夤艿耐獗砻姘惭b有環形磁鐵，所述球閥連接圓板和燃?xì)夤苓B接板的外側均設置有六個圓柱形凹槽，所述燃?xì)夤苓B接板的外側安裝有環形固定套，所述環形固定套的外表面設置有固定套裝配孔，所述環形固定套的內壁均勻設置有六個圓柱形限位塊。
優選的，所述橡膠軟管的軸線與金屬燃?xì)夤艿妮S線共線，所述橡膠軟管延伸至金屬燃?xì)夤艿膬?nèi)部，所述方形帶弧度鐵片位于環形磁鐵的內側。
優選的，所述密封橡膠圈與燃?xì)夤苓B接板頂端的端面完全貼合，所述圓柱形限位塊與圓柱形凹槽完全貼合。
優選的，所述球閥連接圓板頂端的端面設置有卡槽，所述球閥連接圓板與密封橡膠圈通過卡槽連接。
優選的，所述橡膠軟管頂端的外表面設置有方形卡槽，所述橡膠軟管與方形帶弧度鐵片通過方形卡槽連接，所述方形帶弧度鐵片位于方形卡槽的底端，所述方形卡槽的厚度大于方形帶弧度鐵片的厚度，且橡膠軟管與方形帶弧度鐵片的連接處涂有接枝膠，所述方形帶弧度鐵片的弧度與金屬燃?xì)夤軆?nèi)壁的弧度相等。
優選的，所述橡膠軟管底端的外表面與球閥連接管道的內壁完全貼合，所述橡膠軟管的底端與球閥連接管道通過十個固定螺釘連接。
優選的，所述金屬燃?xì)夤艿耐獗砻嬖O(shè)置有未貫穿螺紋孔，且未貫穿螺紋孔與環形磁鐵通過螺釘固定。
與現有技術相比，本實用新型的有益效果是：
1、本實用新型通過金屬燃?xì)夤艿耐獗砻姘惭b有環形磁鐵與橡膠軟管頂端的外表面安裝有方形帶弧度鐵片配合使橡膠軟管頂端的方形帶弧度鐵片被環形磁鐵吸附使橡膠軟管的頂端橡膠擠壓變形與金屬燃?xì)夤艿膬?nèi)壁完全貼合使連接的狀態更穩定；
2、本實用新型通過球閥連接圓板頂端的端面安裝有密封橡膠圈使球閥連接管道和金屬燃?xì)夤艿倪B接處密封性提高；
3、本實用新型通過環形固定套內壁的圓柱形限位塊與球閥連接圓板和燃?xì)夤苓B接板外側的圓柱形凹槽配合卡住使環形固定套的位置固定，使用螺栓貫穿球閥連接孔、燃?xì)夤苓B接孔和固定套裝配孔使連接處連接更緊密。
附圖說明

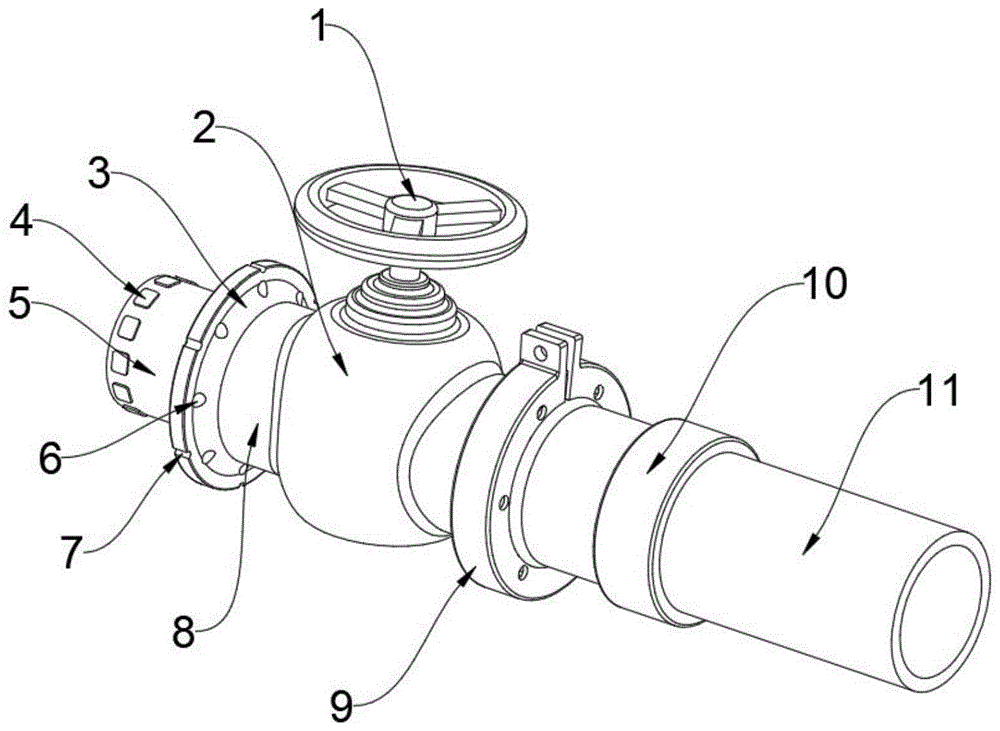

圖1為本實用新型整體的結構示意圖；
圖2為本實用新型拆解的結構示意圖；
圖3為本實用新型環形固定套的結構示意圖；
圖4為本實用新型球閥連接管道的內部結構示意圖。
圖中：1、金屬轉盤；2、球閥閥體；3、球閥連接圓板；4、方形帶弧度鐵片；5、橡膠軟管；6、球閥連接孔；7、圓柱形凹槽；8、球閥連接管道；9、環形固定套；10、環形磁鐵；11、金屬燃?xì)夤埽?2、密封橡膠圈；13、燃?xì)夤苓B接板；14、燃?xì)夤苓B接孔；15、圓柱形限位塊；16、固定套裝配孔；17、固定螺釘。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。
請參閱圖1至圖4，本實用新型提供的一種實施例：一種簡易閥門，包括球閥閥體2，球閥閥體2的頂端安裝有金屬轉盤1，球閥閥體2的兩側均設置有球閥連接管道8，球閥連接管道8頂端的外側設置有球閥連接圓板3，球閥連接圓板3的表面均勻設置有八個球閥連接孔6,球閥連接管道8的內壁安裝有橡膠軟管5，橡膠軟管5頂端的外表面均勻安裝有十二個方形帶弧度鐵片4，球閥連接圓板3外側的端面安裝有密封橡膠圈12，球閥連接圓板3的一側安裝有金屬燃?xì)夤?1，金屬燃?xì)夤?1的頂端安裝有燃?xì)夤苓B接板13，燃?xì)夤苓B接板13的表面均勻設置有八個燃?xì)夤苓B接孔14,金屬燃?xì)夤?1的外表面安裝有環形磁鐵10，球閥連接圓板3和燃?xì)夤苓B接板13的外側均設置有六個圓柱形凹槽7，燃?xì)夤苓B接板13的外側安裝有環形固定套9，環形固定套9的外表面設置有固定套裝配孔16，環形固定套9的內壁均勻設置有六個圓柱形限位塊15。
進一步，橡膠軟管5的軸線與金屬燃?xì)夤?1的軸線共線，橡膠軟管5延伸至金屬燃?xì)夤?1的內部，方形帶弧度鐵片4位于環形磁鐵10的內側。
進一步，密封橡膠圈12與燃?xì)夤苓B接板13頂端的端面完全貼合，圓柱形限位塊15與圓柱形凹槽7完全貼合。
進一步，球閥連接圓板3頂端的端面設置有卡槽，球閥連接圓板3與密封橡膠圈12通過卡槽連接，提高連接的穩定性。
進一步，橡膠軟管5頂端的外表面設置有方形卡槽，橡膠軟管5與方形帶弧度鐵片4通過方形卡槽連接，方形帶弧度鐵片4位于方形卡槽的底端，方形卡槽的厚度大于方形帶弧度鐵片4的厚度，且橡膠軟管5與方形帶弧度鐵片4的連接處涂有接枝膠，方形帶弧度鐵片4的弧度與金屬燃?xì)夤?1內壁的弧度相等，方形帶弧度鐵片4被環形磁鐵10吸住，橡膠軟管5頂端擠壓變形，提高密封性。
進一步，橡膠軟管5底端的外表面與球閥連接管道8的內壁完全貼合，橡膠軟管5的底端與球閥連接管道8通過十個固定螺釘17連接。
進一步，金屬燃?xì)夤?1的外表面設置有未貫穿螺紋孔，且未貫穿螺紋孔與環形磁鐵10通過螺釘固定，提高固定的牢固性。
工作原理：使用時，先松開環形磁鐵10的螺釘將環形磁鐵10滑移原位，將球閥連接管道8頂端的球閥連接圓板3與金屬燃?xì)夤?1頂端燃?xì)夤苓B接板13軸線對齊，將橡膠軟管5的軸線與金屬燃?xì)夤?1的軸線對齊，將橡膠軟管5插入金屬燃?xì)夤?1的內部，再將環形磁鐵10滑到原位，使用螺釘將環形磁鐵10固定，通過金屬燃?xì)夤?1的外表面安裝有環形磁鐵10與橡膠軟管5頂端的外表面安裝有方形帶弧度鐵片4配合使橡膠軟管5頂端的方形帶弧度鐵片4被環形磁鐵10吸附使橡膠軟管5的頂端與金屬燃?xì)夤?1的內壁完全貼合使連接的狀態更穩定，且將球閥連接圓板3與燃?xì)夤苓B接板13貼合，通過球閥連接圓板3頂端的端面安裝有密封橡膠圈12使球閥連接管道8和金屬燃?xì)夤?1的連接處密封性提高，再將環形固定套9套在球閥連接圓板3與燃?xì)夤苓B接板13的連接處，通過環形固定套9內壁的圓柱形限位塊15與球閥連接圓板3和燃?xì)夤苓B接板13外側的圓柱形凹槽7配合卡住使環形固定套9的位置固定，使用螺栓貫穿球閥連接孔6、燃?xì)夤苓B接孔14和固定套裝配孔16，再用螺栓貫穿環形固定套9的兩個頂端，使連接處連接更緊密，連接狀態穩定。
對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
技術特征：
1.一種簡易閥門，包括球閥閥體(2)，其特征在于：所述球閥閥體(2)的頂端安裝有金屬轉盤(1)，所述球閥閥體(2)的兩側均設置有球閥連接管道(8)，所述球閥連接管道(8)頂端的外側設置有球閥連接圓板(3)，所述球閥連接圓板(3)的表面均勻設置有八個球閥連接孔(6),所述球閥連接管道(8)的內壁安裝有橡膠軟管(5)，所述橡膠軟管(5)頂端的外表面均勻安裝有十二個方形帶弧度鐵片(4)，所述球閥連接圓板(3)外側的端面安裝有密封橡膠圈(12)，所述球閥連接圓板(3)的一側安裝有金屬燃?xì)夤?11)，所述金屬燃?xì)夤?11)的頂端安裝有燃?xì)夤苓B接板(13)，所述燃?xì)夤苓B接板(13)的表面均勻設置有八個燃?xì)夤苓B接孔(14),所述金屬燃?xì)夤?11)的外表面安裝有環形磁鐵(10)，所述球閥連接圓板(3)和燃?xì)夤苓B接板(13)的外側均設置有六個圓柱形凹槽(7)，所述燃?xì)夤苓B接板(13)的外側安裝有環形固定套(9)，所述環形固定套(9)的外表面設置有固定套裝配孔(16)，所述環形固定套(9)的內壁均勻設置有六個圓柱形限位塊(15)。
2.根據權利要求1所述的一種簡易閥門，其特征在于：所述橡膠軟管(5)的軸線與金屬燃?xì)夤?11)的軸線共線，所述橡膠軟管(5)延伸至金屬燃?xì)夤?11)的內部，所述方形帶弧度鐵片(4)位于環形磁鐵(10)的內側。
3.根據權利要求1所述的一種簡易閥門，其特征在于：所述密封橡膠圈(12)與燃?xì)夤苓B接板(13)頂端的端面完全貼合，所述圓柱形限位塊(15)與圓柱形凹槽(7)完全貼合。
4.根據權利要求1所述的一種簡易閥門，其特征在于：所述球閥連接圓板(3)頂端的端面設置有卡槽，所述球閥連接圓板(3)與密封橡膠圈(12)通過卡槽連接。
5.根據權利要求1所述的一種簡易閥門，其特征在于：所述橡膠軟管(5)頂端的外表面設置有方形卡槽，所述橡膠軟管(5)與方形帶弧度鐵片(4)通過方形卡槽連接，所述方形帶弧度鐵片(4)位于方形卡槽的底端，所述方形卡槽的厚度大于方形帶弧度鐵片(4)的厚度，且橡膠軟管(5)與方形帶弧度鐵片(4)的連接處涂有接枝膠，所述方形帶弧度鐵片(4)的弧度與金屬燃?xì)夤?11)內壁的弧度相等。
6.根據權利要求1所述的一種簡易閥門，其特征在于：所述橡膠軟管(5)底端的外表面與球閥連接管道(8)的內壁完全貼合，所述橡膠軟管(5)的底端與球閥連接管道(8)通過十個固定螺釘(17)連接。
7.根據權利要求1所述的一種簡易閥門，其特征在于：所述金屬燃?xì)夤?11)的外表面設置有未貫穿螺紋孔，且未貫穿螺紋孔與環形磁鐵(10)通過螺釘固定。
技術總結
本實用新型公開了一種簡易閥門，涉及燃?xì)馇蜷y技術領域，解決了現有的燃?xì)馇蜷y在長時間使用過程中會出現球閥與管道連接處發生泄漏的故障的問題。一種簡易閥門，包括球閥閥體，所述球閥閥體的頂端安裝有金屬轉盤，所述球閥閥體的兩側均設置有球閥連接管道，所述球閥連接管道頂端的外側設置有球閥連接圓板，所述球閥連接圓板的表面均勻設置有八個球閥連接孔,所述球閥連接管道的內壁安裝有橡膠軟管，所述橡膠軟管頂端的外表面均勻安裝有十二個方形帶弧度鐵片，所述球閥連接圓板外側的端面安裝有密封橡膠圈，所述球閥連接圓板的一側安裝有金屬燃?xì)夤?。本?shí)用新型結構簡單，連接穩定，安全性高。
