產品圖片：

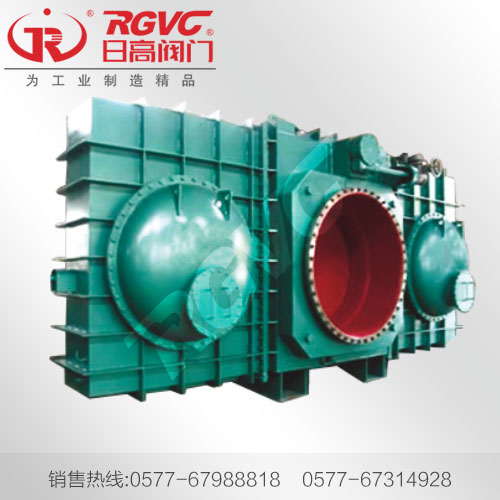

KF941X-H-1電動敞開式插板閥（更多相關閥門實物圖片請聯系客服索要！）
日高插板閥 KF941X-H-1電動敞開式插板閥產品信息
FF941X-H電動封閉式插板閥
公稱通徑：DN400~3800
公稱壓力：0.05~0.25MPa
適用溫度：120℃、200℃、300℃
驅動方式：手動、電動、氣動、電動推桿、電液動推桿
適用介質：煤氣及有毒、有害、易燃?xì)怏w
電動插板閥是一種閘板與閥座始終緊密接觸密封的閥門。電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。
原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。
公稱通徑范圍：DN50-DN500
公稱壓力范圍：1.0MPa-1.6MPa
材質：鑄鋼、不銹鋼
閘板材質：2Cr13、201、304、316、316L
連接形式：對夾式
閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠
堆焊2Cr13、[1] 、硬質合金
填料密封：石墨盤根，四氟盤根
| 產品名稱： |
電動封閉式插板閥 |
產品型號： |
FF941X-H |
| 驅動方式： |
電動封閉式
|
連接形式： |
法蘭 |
| 結構形式： |
盲板 |
密封結構： |
軟密封 |
| 壓力范圍： |
0.05MPa-0.25MPa |
公稱通徑： |
DN100-200 |
| 常用材質： |
碳鋼 |
銘牌： |
雄工品牌 |
FF941X-H電動封閉式插板閥工作原理和用途
插板閥工作原理是通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉(口徑小為4根，口徑大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈完全脫離。再啟動行走驅動裝置將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位置即可實現閥門開關。
本系列液動插板閥、電動敞開式插板閥適用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置，敞開式插板閥也可用于煤氣加壓站等其它管線上。
FF941X-H電動封閉式插板閥結構特點
1、插板閥的閥體采用框架式結構，
2、密封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長。
3、FF941X-H電動封閉式插板閥采用彈簧夾緊機構，同步性好。
4、插板閥密封圈裝在閥板上，便于更換。
5、增加了水冷機構的冶金閥門，最高耐溫可達450℃，尤其適用干法除塵系統。
6、配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。
盲板閥主要性能指標：
扇形盲板閥主要外形連接尺寸： 單位：mm
一、盲板閥產品概述：
本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
該系列扇形眼鏡閥與其他在管路中做絕對切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。
二、盲板閥產品特點：
手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
三、盲板閥動作原理：
1、由閥開啟到閥關閉：夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
四：盲板閥結構簡、主要結構特點
1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。
插板閥主要外形及連接尺寸表
盲板閥尺寸
注：以上數據僅供參考，如有需要請來電索?。?/strong>00577-0577-67988818
五、手動盲板閥廠家安裝注意事項：
手動盲板閥在開啟時左、右閥體應有16-20mm的軸向位移。因此，管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移，建議按下述形式安裝。扇形眼鏡閥在能夠保證管道外力不作用在閥門上的情況下，對安裝位置不做規定。
閥體：碳鋼ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不銹鋼304或316(根據要求選擇)
球體：不銹鋼304或316級別
閥座：金屬閥座帶有聚合物密封圈， PTFE, RTFE, Viton, Nylon, Peek 等
插板閥主要性能
|
公稱壓力MPa
|
0.05MPa
|
0.1 MPa
|
0.15 MPa
|
0.25 MPa
|
|
密封試驗壓力MPa
|
0.055 MPa
|
0.11 MPa
|
0.165 MPa
|
0.275 MPa
|
|
強度試驗壓力MPa
|
0.075 MPa
|
0.15 MPa
|
0.225 MPa
|
0.375 MPa
|
|
電源電壓
|
380V.AC 50HZ
|
|
密封材料
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
硬密封
|
|
適用溫度
|
-20-100℃
|
-20-200℃
|
-20-300℃
|
-20-450℃
|
|
適用介質
|
空氣、煤氣、含塵煤氣
|
設計與制造規范
|
基本設計規范
|
API 6D、ASME B 16.34
|
|
材質
|
碳鋼（A105）系列、奧氏體不銹鋼系列、低溫鋼（LF9/LF2）系列
|
|
壓力溫度等級
|
ASME B16.34、API 608
|
|
結構長度
|
ASME B16.10、GB12221
|
|
對焊端形式
|
ASME B16.25、ASME B31.4/31.8
|
|
法蘭形式與尺寸
|
ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH
|
|
檢驗與試驗
|
API 598、API 6D、GB13927
|
|
耐火試驗
|
API 607、PAI 6FA
|
|
驅動方式
|
手動、電動、氣動、液動、氣液聯動（按客戶要求）
|
日高閥門供應三大優勢：1、價格合理 2、質量穩定 3、交貨快捷
聯系電話：0577-67988818 67314928 67314938（直線）
圖文傳真：0577-67988808
聯系手機：13777716598 楊先生
訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數
專業服務：日高閥門提供全套工程閥門解決方案，售前、售中、售后專業服務。
貯存或運輸需注意事項
①應放于低溫、干燥處
②設置地板或高于地平面向下
③該閥門應遠離熱源、臭氧、機油、強酸、強堿區域
④嚴禁銳利強輻射光線暴曬和承重
⑤嚴禁銳利器具劃破表面
⑥包裝箱上標注有＂↑＂不允許倒放或平放。
日高閥門供應產品承諾：
日高閥門一貫奉行誠信為企業的靈魂。本著提供高品質產品，竭誠為用戶服務的宗旨的經營原則，公司以滿足顧客需要為宗旨，愿意通過自己的努力共同促進雙方的合作，為顧客提供優質的產品和優良的服務,日高實行公開服務承諾。
1.日高所提供的產品從供貨之日起，在正常使用情況下，質保期為12-24個月，在質保期內，一律實行:保質、保量、包修、包換等。同時還提供終身免費質詢服務。
2.用戶在運輸、裝卸、儲存、擅自拆卸產品或養護不當、自然災害等原因造成產品損壞、使用不當或在保修期外，本公司對產品實行終身技術服務，只收取配件的成本費。
3.用戶如發現產品質量問題或服務抱怨，日高收到用戶函電后，根據路程的遠近距離，本市城區2小時到達現場，外區域遇重大問題保證在24小時趕到現場并及時給予答復解決，確保用戶達到滿意。
4.公司承諾質保期滿后以最合理優惠價格快速地提供保養服務，并應買方要求派技術人員赴買方現場進行技術服務。
5.公司貨源充足，品種齊全，配件豐富，應急預案和措施嚴密，可以及時解決用戶臨時性的緊急需求。
6.產品使用過程中，用戶對產品質量、使用性能、改進意見或其他建設性建議等方面的反饋，日高會積極采納并改進，以便進一步提高產品質量，更好地回報用戶。
訂貨說明：
1.產品選型：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等），驅動方式。
4.驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.質量標準：質量要求、質量標準、供方對質量負責的條件按國家有關質量標準。
