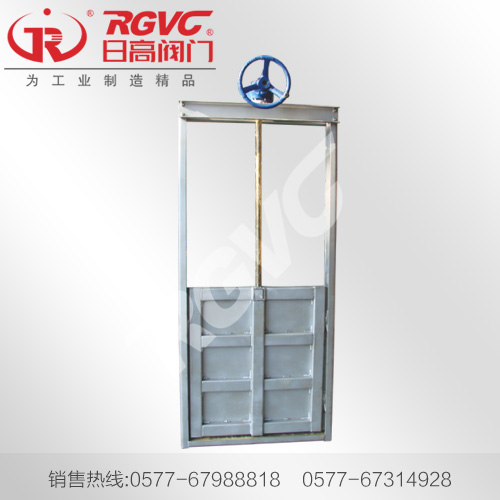

手動插板閥
一、手動插板閥的應用特點：
1，插板閥經常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，廣泛應用于冶金、碳素、化工、建材等行業。
2，插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。
3，插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。
二、手動插板閥主要技術參數：
型號
(Model) A B C H 開
(Open) 關
(Close) 工作溫度
(Work temperature) N-φ 公稱壓力
(Nominal pressure)
200型 290 250 200 100 950 750 ≤300℃ φ13×8 0.1
220型 310 270 220 100 1010 790 φ13×8
240型 330 290 240 100 1070 830 φ15×8
260型 350 310 260 100 1130 870 φ15×8
280型 380 330 280 100 1190 910 φ17×8
300型 400 350 300 100 1250 950 φ17×8
320型 420 370 320 100 1310 990 φ17×8
340型 440 390 340 100 1370 1030 φ17×8
400型 500 450 400 100 1480 1080 φ17×8
440型 540 490 440 120 1600 1160 φ17×8
500型 660 610 500 120 1850 1350 φ17×16
600型 730 680 600 120 2350 1750 φ17×16
三、手動插板閥的介紹
插板閥按形狀分為方口插板閥,圓口插板閥,和一面方口一面圓口插板閥.按類型分為手動插板閥,電動插板閥和氣動插板閥.插板閥常用參數可分為內徑200,300,400,500等幾種.
四、手動插板閥的特點
圓形手動插板閥結構緊湊,密封性好,使用壽命長,維護方便等特點.該閥由上下閥體,抽板,絲桿,密封件,軸承座,手輪等組成.閥體為鑄造件,具有很高的耐溫性.可廣泛適用于建材,冶金,礦山,化工等行業粉塵物料流量控制的管道和料斗上
五、手動插板閥的用途
手動插板閥是一種粉料晶粒料.顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等到行業系統中，控制物料的流量調節或切作用。手動插板閥系列超高真空插板是超高真空系統的重要組成元件之一,可以作為超高真空管路中的啟閉機構.該系列插板閥適用于工作介質為空氣及非腐蝕性氣體
