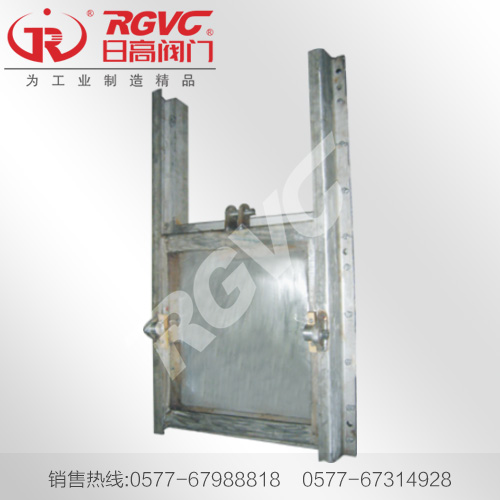

插板閥實驗裝置及測量方法
插板閥實驗裝置
實驗裝置如圖1所示。選擇一級旋風分離器料腿2作為實驗立管，其尺寸150mm×9000mm，出口為直口結構插入流化床的密相床層內。顆粒從流化床經顆粒輸送斜管進入預提升器12，由提升風進入提升管10，在旋風分離器6進行氣固分離后，被分離顆粒通過料腿2下行返回流化床3。閥門是插板閥，以圖1中的零標高為基準，安裝在立管軸向5.57m處。
實驗物料是FCC平衡催化劑。平均粒徑約為67μm，堆積密度為940kg·m-3，顆粒密度約為1520kg·m-3。
實驗裝置
插板閥測量方法
脈動壓力采用自行開發的動態壓力測量儀測量。動態壓力傳感器由英國Gems Sensors Ltd制造，壓力量程0～0.08 MPa，靈敏度20Pa·mV-1。測得的壓力由壓力變送器轉換為1～5V的標準電壓信號，用多功能數據采集板采樣，頻率1000Hz。采樣時間設為40s。測量點設在立管的軸向安裝位置是3.77、4.70、6.70、7.89m，位于插板閥的上下。
顆粒質量流率通過堆積法測量，即在穩定操作條件下關閉插板閥，測量在一定時間內顆粒堆積的高度，計算顆粒質量流率。
負壓差立管上插板閥對下料過程的顆粒質量流率的調節實驗表明，插板閥的開度與顆粒循環流率的變化不是線性關系。
插板閥的開度存在一個臨界開度，開度大于臨界開度時，閥板上下脈動壓力相似，內部是顆粒輸送流態，插板閥處于非可控制區內，沒有調節顆粒質量流率的功能;開度小于臨界開度時，閥板上下脈動壓力不相似，上部是移動床流動，下部是顆粒下落流，插板閥處于可控制區，具有調節顆粒質量流率的功能。這種流態和脈動壓力的變化可以應用于監視插板閥的調控效果。
